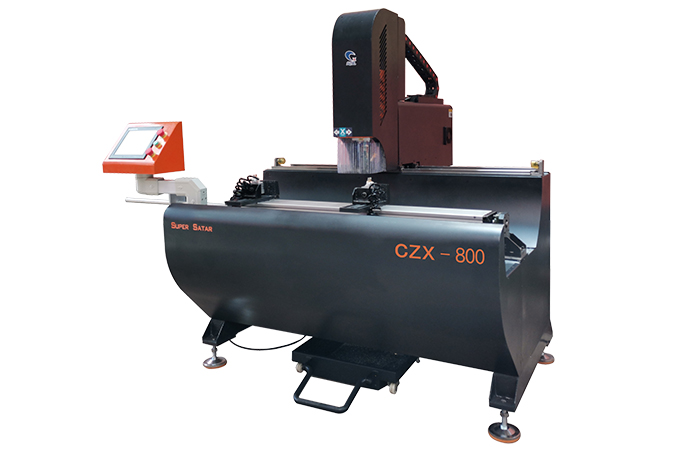

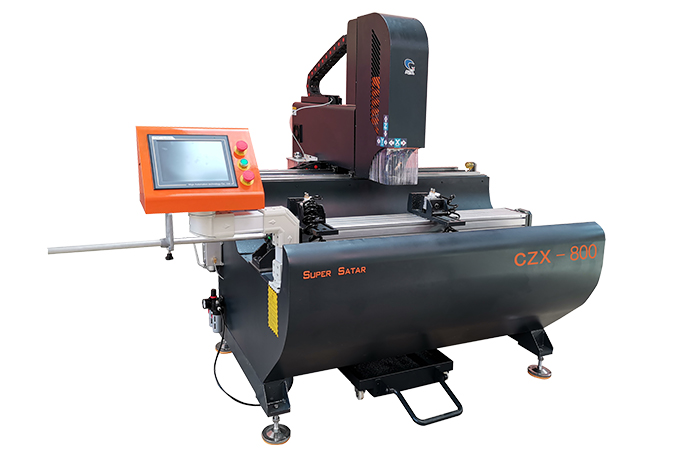

鋁型材鉆銑設備
產品特性

1.適用于工業鋁合金型材的鉆孔、銑槽、圓孔、異形孔、平面切割等加工。

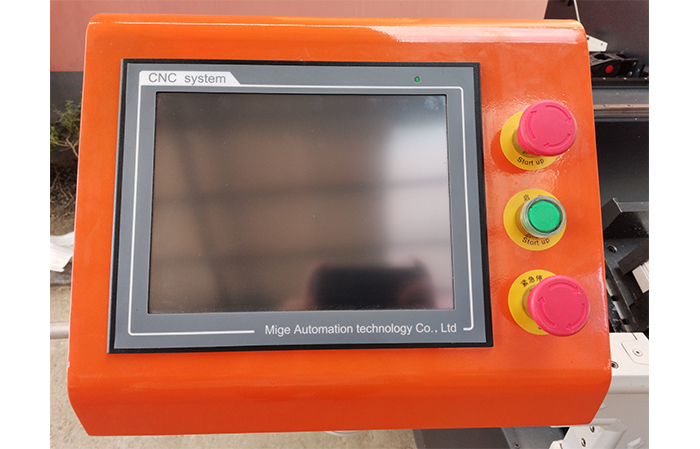

2.采用米格自主研發的CNC數控控制系統。

3.采用HQD電主軸，精度高，安全性好，可靠性高。

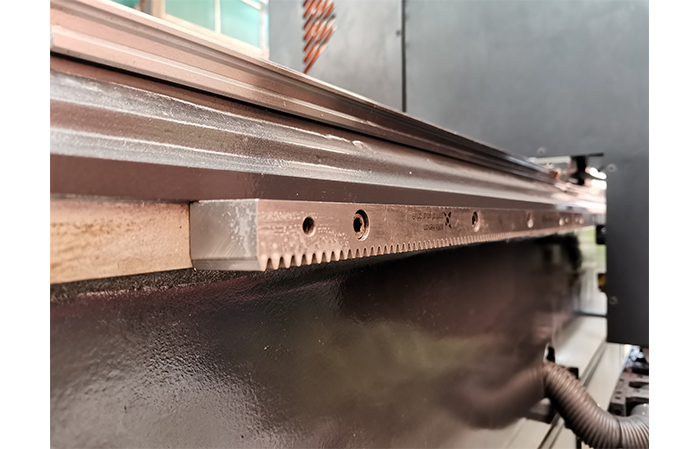

4.X軸采用高精度斜齒輪、德國亨利安斜齒條，Y軸、Z軸采用臺灣TBI高精度滾珠絲扛?jìng)鲃?dòng)，傳動平穩，精度高。

5.操作簡單、效率高、勞動強度低。系統自帶孔、槽外形。將形狀調出，修改成所要加工的尺寸即可，自動生成路徑，簡單易學。

6.工作臺翻轉180度（-90度～+90度），型材一次裝夾可以實現三面加工，加工深通孔（異形孔）時，通過工作臺翻轉實現深孔加工，效率高、精度高。

產品參數

電源電壓

220V/50HZ

輸出功率

3.5KW

工作氣壓

0.6-0.8MP

加工速度

（X、Y、Z）2.5m/min

空行速度

（X、Y、Z）20m/7m/7m/min

行程

800mm

外形尺寸

1500mmx1800mmx1800mm

系統

米格定制數控系統

電機

三軸米格0.75Kw閉環步進電機

旋轉機構

氣動旋轉

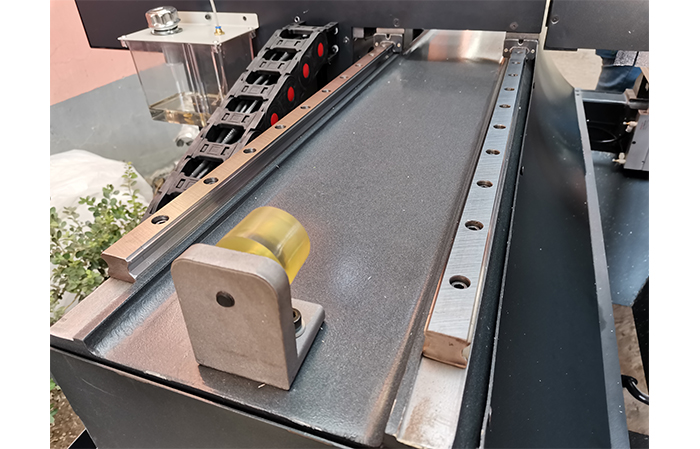

直線導軌

三軸龍馬25直線導軌

X軸傳動方式

菏澤齒條

Y、Z軸傳動方式

臺灣TBI滾珠絲桿

主軸

HQD3.5KW風冷主軸

變頻器

眾辰5.5KW

電器配件

德力西配件

注油系統

手動注油

適用行業
適用于工業鋁合金型材的鉆孔、銑槽、圓孔、異形孔、平面切割等加工。
