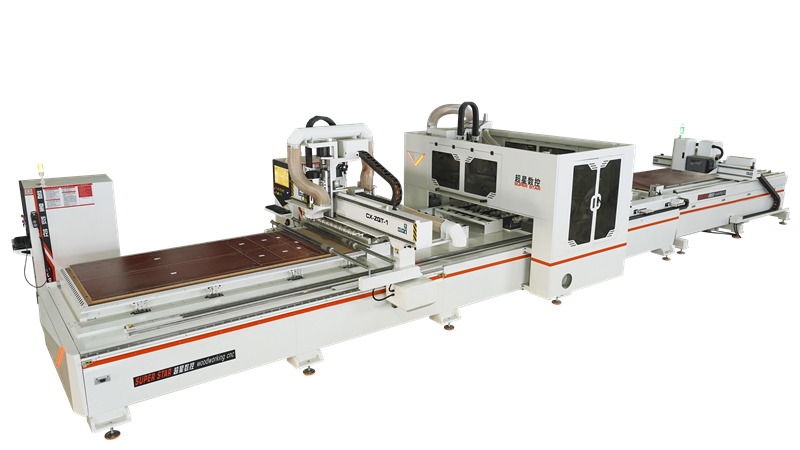

全屋定制板式開料機
產品特性

1、臺灣寶元控制系統:數據處理速度快,運行穩定,全新人機畫面,按鍵方便,操作快捷,易學易用,縮減機臺開發時程,同時保證了設備精度,性價比高。

2、遠程服務功能:遠程協助是一款具有遠程狀態監測、設備遠程調試及故障自動診斷、設備一鍵報修及遠程定位等功能的數字智能化系統。該系統通過對數控設備的控制系統、伺服驅動器、變頻器等的適配,可實現對數控自動化設備進行遠程控制管理。

3、采用知名品牌9KW 24000轉風冷換刀主軸,陶瓷軸承耐磨性好同心度高,切削扭矩大,散熱性優質。跟隨式自動換刀12把刀庫,自動換刀穩定速度快。

4、自動壓輪與上料輔助輪:壓輪-上壓下吸,防止變形板材加工下料跑版,上料輔助輪-方便操作者搬運板材上料加工。

5、X軸接油槽:防止導軌滑塊高度運動,潤滑油掉落。

6、超星定制大功率交流伺服電機配日本新寶減速機,扭矩大,保證設備加工速度和穩定性。Z軸采用抱閘電機,斷電后可以保護設備機頭不滑落。

7、高精度方型直線導軌,精度高、使用壽命長,接觸面大,承載負荷能力強,采用立軌式工藝可以更好的保證運行穩定性。

8、Y軸導軌加大,增強了機器加工過程中的穩定性,大大提高了加工效率。

9、增加齒條防塵邊條,避免了加工過程中粉塵進入齒條內,增加了齒條的使用壽命,增加了機器長期使用過程中精度的持久度。

10、對角線調節裝置:方便后期設備使用,設備龍門與加工床身面對角線有誤差,方便操作工微調擺正龍門。

11、控制柜內重要電氣元件均采用知名品牌,抗沖擊性強、防干擾、防潮性和穩定性強,保證設備長時間穩定加工運行。

12、上料自動定位,定位后自動貼標,9米產線一次定位,無需二次定位,保障加工精度;美國霍尼韋爾貼標機,直接旋轉貼標,無需轉換格式,讀取NC格式文件。

13、上下鉆銑加工區域:上下均配置3+3+3鉆包,6KW獨立主軸,一次性完成上下雙面鉆孔,無需翻版,孔位精度高。

產品參數
工作行程 1300*2800*200mm
設備架構 結構穩定,精度高,不變形,回火處理
主軸功率 9KW風冷換刀主軸
伺服驅動電機 交流伺服1.5KW
控制系統 臺灣寶元控制系統+遠程控制系統
減速機構
日本新寶減速機
齒輪齒條
臺灣YYC1.5M高精度研磨斜齒
導軌 X Z軸臺灣25方軌,Y軸30臺灣型號方軌
上下鉆 6KW(18000轉)風冷主軸*2
排鉆 JST3+3+3鉆包
貼標機 美國霍尼韋爾
床身結構 高精度重型側掛床身,經大型數控五面銑加工中心加工
臺面結構 真空吸附6大分區臺面,多點吸附/多槽設計/吸附均勻/瞬間吸附/瞬間釋放

適用行業
板式家具,櫥柜衣柜,辦公家具,定制家具。衣柜柜體、櫥柜柜體、電腦桌、板式家具、辦公家具、木質音箱、木質廚具等各種板式家俱平面下料、銑型、倒邊、打孔、雕刻等輔助加工。
